AutoCAD 2012 – Generar vistas de dibujo en 2D a partir de modelos 3D.


Autodesk-AutoCAD-2012

AutoCAD 2012 – Convertir modelos 3d a vistas 2d.

Si quieres convertir tus modelos 3d a imagenes en 2d bajo Autocad 2012, el comando que necesitas es Viewbase.  Este comando de AutoCAD 2012 convenientemente pueden generar las vistas 2D (proyecciones) de cualquier sólido 3D.

Si el espacio modelo del dibujo actual contiene un objeto 3D, las vistas 2D son generados a partir de este modelo 3D.

Estos comandos de documentación crean proyecciones en las direcciones seleccionadas – ortográficas o isométricas, puede especificar el estilo de visualización con líneas de sombra, ocultas, líneas tangenciales , etc.

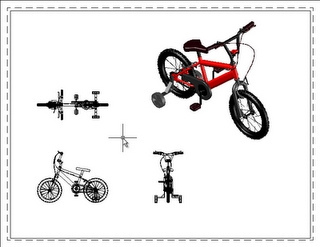

Autocad 2012 Viewbase Command

Cuando el modelo se actualiza, se pide al usuario actualizar los puntos de vista de dibujo. Todos los representaciones de  vista creadas  puede ser dimensionado de manera asociativa. La hoja de dibujo resultante puede ser exportado a un archivo separado DWG( EXPORTLAYOUT).

Cómo convertir objetos 3d a 3d utilizando el Comando ViewBase
