Patologia de la Construccion: Fisuras en Muros


fisura en muros

Una vivienda de mampostería de ladrillos o bloques de hormigón así como cualquier obra en general construida con sistemas tradicionales o no tradicionales, si está bien diseñada y construida no debería tener problemas durante su vida útil.

Sin embargo, a veces por un diseño incorrecto, por no construir de acuerdo a las reglas del arte, por efectos climáticos extremos o cambios de las propiedades de los suelos, o bien por un mal uso de la vivienda, pueden aparecer algunas patologías o vicios de construcción.

Por otro lado, es en las paredes donde se manifiestan muchos de los problemas en una vivienda, lo cual no significa que el problema tenga origen en ellas mismas. Por ejemplo, si hay un movimiento de suelos o ceden las bases, los muros sufren esa deformación y podrían aparecer fisuras. Si dilata en exceso una losa, se fisura el muro sobre la cual esta apoya.

Lo mismo puede ocurrir si trabaja la madera de los techos por no estar debidamente estacionada. Los muros no tienen problemas para resistir esfuerzos de compresión, pero no ocurre lo mismo cuando tienen que soportar esfuerzos de tracción, siendo este el principal origen de la aparición de fisuras.

Origen de las fisuras

Si el muro ha sido bien ejecutado es capaz de resistir esfuerzos de tracción mínimos que siempre se producen debido al primer asentamiento de la construcción.  Pero si el muro no ha sido correctamente ejecutado, el menor esfuerzo de tracción produce una fisura.

Si el muro ha sido bien construido es capaz de resistir esfuerzos de tracción mínimos que siempre se producen debido al primer asentamiento de la construcción.  Pero si el muro no ha sido correctamente construido , el menor esfuerzo de tracción produce una fisura. A veces puede resultar difícil determinar si la fisura en el muro se produjo por un movimiento excesivo de la estructura o por falta de resistencia de la mampostería.

1. Fisuras por deficiencias de colocación del ladrillo :

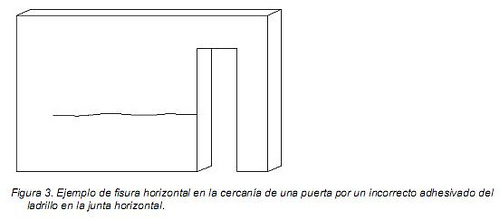

Si la fisura es horizontal y coincide con una junta entre ladrillos las causas posibles son las siguientes: limpieza muros

a)  Falta de adherencia entre el ladrillo y el mortero adhesivo, consecuencia de no haber liberado el polvo de los ladrillos antes de colocarlos.

b)  Falta de resistencia del mortero adhesivo debido a una deficiente preparación de la mezcla, consecuencia de una dosificación incorrecta o bien por agregado posterior de agua para su remezclado una vez pasado el tiempo máximo en el balde.

c) Incorrecto asentamiento del ladrillo: Es necesario realizar previamente una buena nivelación para poder asentar luego correctamente los ladrillos con una junta de 3 mm. Si se arranca sobre una superficie desnivelada el trabajo posterior se vuelve engorroso y se usan malas prácticas para recuperar el nivel como por ejemplo el uso de escallas o pequeños listones de madera para subir la posición de un ladrillo lo cual impide que el ladrillo asiente adecuadamente. patologia muro 1

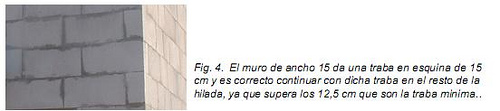

d) Falta de traba de muros: Debe respetarse una traba mínima de un cuarto de la longitud del ladrillo para que la mampostería se comporte en forma eficiente. patologia muro trabas

2. Fisuras debido a acciones mecánicas externas:

Si la fisura viaja tanto horizontal como vertical o diagonal, entonces es debido a que se han producido movimientos que superan a la resistencia del muro. Estas fisuras pueden recorrer tanto una junta vertical u horizontal entre ladrillos como así también pueden atravesar el ladrillo en forma diagonal o vertical. Las patologías debido a acciones mecánicas externas se pueden evitar con precauciones a tomar desde el proyecto mismo, antes de comenzar la obra. Es importante analizar previamente las resoluciones constructivas a adoptar para cada caso.

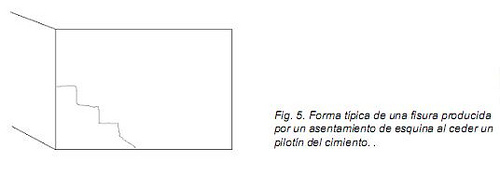

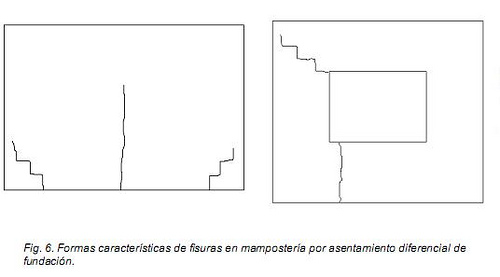

2.1 Asentamientos diferenciales de los cimientos:  Siempre se produce un asentamiento del suelo luego de construida la obra. Si los asentamientos son parejos no generan grandes problemas. Es cuando se producen asentamientos diferenciales que aparecen fisuras en la mampostería. patologia muros asentamiento

patologia muros 3

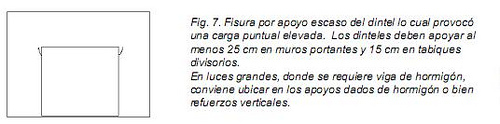

2.2 Cargas puntuales: Los muros de bloques deberían tener una resistencia a la compresión de 30 kg/cm2. Cuando una carga puntual (perfil metálico, viga de hormigón o de madera) supera ese valor se produce una fisura vertical desde el apoyo puntual hacia abajo. patlogias cargas puntuales

2.3  Acciones del viento:  Los muros portantes deben contar con una viga de encadenado superior conformando anillos cerrados para que el conjunto resista los esfuerzos horizontales de modo eficiente. Cuando no se realiza viga de encadenado superior en muros portantes se producen fisuras verticales cerca de las esquinas.

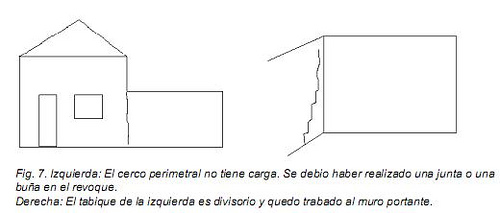

2.4 Encuentro de muros sometidos a cargas muy diferentes:  La fisura por lo general es vertical y se produce debido a que uno de los muros es portante y está soportando un peso determinado y el otro no está soportando peso.

patologia muros union

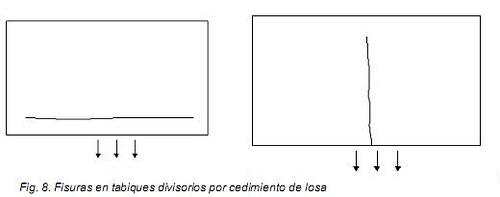

2.5 Flechas en losas o vigas sobre los que apoyan muros o tabiques:  La fisura por lo general es vertical y en el centro del muro o tabique.  Si el muro ó tabique es largo se desarrolla en forma horizontal por sobre la primera hilada de ladrillos o entre la nivelación y la primera hilada. patologia losas

2.6 Giro de losas en el apoyo en los extremos:  Cuando el apoyo de una losa premoldeada en un muro perimetral es escaso (menor a 2/3 del espesor del muro) se podría producir una fisura horizontal por el giro de la losa en el apoyo.

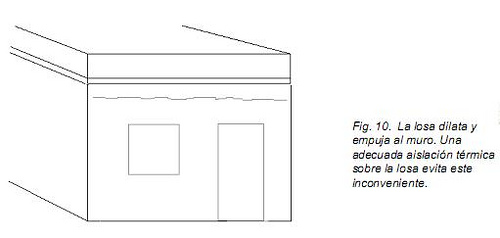

2.7 Dilataciones excesivas de las cubiertas planas:  El empuje que provoca una losa de una terraza con deficiente aislación térmica, por dilatación en días de altas temperaturas, supera ampliamente la capacidad de cualquier muro y produce fisuras horizontales en el encuentro entre la losa y el muro.

patologia cubiertas muro

3. Aberturas:

Una abertura debilita al muro e impone que se deban redistribuir las cargas hacia los costados de la misma, ocasionando esfuerzos diferenciales que generan tracciones. Los dinteles y la hilada de antepecho son lugares críticos, muy propensos a fisurar si no te toman los recaudos correspondientes

4. Acciones higrotérmicas:

Las variaciones de temperatura y de humedad producen dilataciones y contracciones en los materiales. En los diseños deben a veces contemplarse juntas para absorber los movimientos. Al enfriarse o al perder humedad un muro se contrae. En muros muy extensos, de longitudes superiores a 8 m, es conveniente cortar el paño con un refuerzo vertical o una junta de control, o bien incorporar algún refuerzo horizontal de hierro.
