Existen aditivos químicos para el hormigon que, en proporciones adecuadas, cambian (mejoran) las características del hormigón fresco, del hormigón endurecido y del proceso de fraguado.
Los aditivos plastificantes son los más utilizados en nuestro medio, y permiten que la trabajabilidad del hormigón fresco mejore considerablemente, por lo que se los suele utilizar en hormigones que van a ser bombeados y en hormigones que van a ser empleados en zonas de alta concentración de armadura de hierro.
Estos mismos aditivos pueden conseguir que, manteniendo la trabajabilidad de un hormigón normal, se reduzca la cantidad de agua de amasado mejorando con ello la resistencia del hormigón.

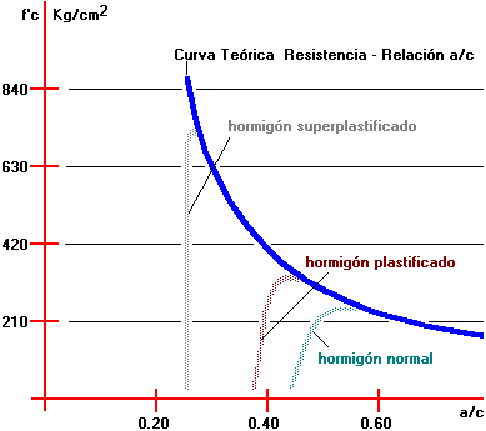

Existen aditivos superplastificantes (también se los conoce en el mercado como reductores de agua de alto rango) que pueden convertir a un hormigón normal en un hormigón fluido, que no requiere de vibración para llenar todos los espacios de las formaletas, inclusive en sitios de difícil acceso para el hormigón. Así mismo, si se mantiene una trabajabilidad normal, estos aditivos permiten la reducción de la relación agua/cemento hasta valores cercanos a 0.30, consiguiéndose hormigones de mediana resistencia (entre 350 Kg/cm2 y 420 Kg/cm2) y hormigones de alta resistencia (mayores a 420 Kg/cm2).
Los aditivos acelerantes permiten que el endurecimiento y fraguado de los hormigones se produzca más rápidamente en la fase inicial. Usualmente se los emplea cuando se desea desencofrar en menor tiempo las formaletas. Un efecto similar puede obtenerse utilizando cementos de fraguado rápido o mediante un proceso de curado con vapor de agua circulante.
Existen aditivos de fraguado extra rápido que se emplean en casos en que se requiera un endurecimiento y fraguado del hormigón en pocos minutos, como en la fundición de elementos dentro de cauces de ríos, en el mar o en túneles. Los aditivos retardantes retrasan el endurecimiento inicial del hormigón, manteniendo por más tiempo su consistencia plástica. Se los suele utilizar en climas cálidos para evitar el fraguado anticipado por evaporación del agua de amasado, y en obras masivas de hormigón en que se quiere controlar la cantidad de calor emitida por el proceso de fraguado.
La aceleración o desaceleración del proceso de fraguado mediante aditivos o mediante cementos apropiados, a más de afectar la velocidad de obtención de resistencia del hormigón a corto plazo, tiene efecto sobre la resistencia del hormigón a largo plazo. La aceleración inicial del proceso conduce a resistencias menores a largo plazo, pues el agua de curado tiene menor nivel de penetración por el endurecimiento del hormigón. La desaceleración inicial del proceso determina resistencias mayores a largo plazo, pues el curado se vuelve más eficiente.
Hay aditivos introductores de aire que producen burbujas de aire dentro del hormigón, los que se utilizan en estructuras que están sometidas a procesos de congelamiento y descongelamiento periódico, poco frecuentes en nuestro medio (se los suele utilizar en refugios para ascencionismo). Los introductores de aire tienen como efecto colateral la disminución de la resistencia del hormigón aproximadamente en un 5% por cada 1% de burbujas de aire introducidas.
Existen sustancias especiales, como la ceniza volcánica pulverizada (fly ash) o la cáscara de arroz quemada y pulverizada, que por su composición química apropiada y por su granulometría aún más pequeña que la del cemento, mejoran la resistencia del hormigón a largo plazo. El uso de aditivos requiere de mezclas de prueba en laboratorio o en obra, antes de ser utilizados en las estructuras, porque ocasionalmente pueden provocar reacciones indeseables con ciertos tipos de cemento y con otros aditivos.
